Скалыватели
Скалыватели оптических волокон “Photon Kinetics” используют запатентованную технологию для производства чистого, ровного, плоского скола. Это означает малые потери, высококачественные сварные соединения, оптимальная работа пигтейлов и согласующиеся результаты измерений. Также продукция PK сводит к минимуму время процесса скалывания, что, соответственно, приводит к увеличению производительности волоконных систем, нуждающихся в высококачественных сколах.
Все приборы серии FK используют один и тот же принцип действия. С волокна счищается покрытие. Далее оно фиксируется в скалывателе под определённым натяжением. После этого ультразвуковой алмазный нож приводят в контакт с поверхностью волокна. Образовавшийся надрез распространяется по всему диаметру благодаря осевому натяжению и, в конечном счёте, волокно скалывается. В результате чистый и плоский торец волокна.
В скалывателе FK12 оптическое волокно скручивается под натяжением непосредственно перед процессом скалывания для достижения желаемого конечного угла.
Наиболее важным отличием скалывателей “Photon Kinetics” является ультразвуковой принцип скола волокон. Алмазное лезвие со специально заданной формой через согласующийся “горн” соединяется с источником акустических импульсов. Электронная схема устройства поддерживает колебания “горна” с резонансной частотой в течение заданного времени для обеспечения скола волокна, а затем автоматически отключается, чтобы сохранить заряд батареи. Колеблющееся с ультразвуковой частотой лезвие плавно движется к растянутому волокну по специальным направляющим. В результате получается идеальный торец волокна без заколов от лезвия , что характерно для обычных скалывателей.
Конструкция скалывателей обеспечивает получение бездефектных сколов для многих тысяч операций. При этом не требуется постоянной подстройки, чтобы устройство находилось в оптимальном состоянии. При случайном повреждении части алмазного лезвия оператор может сдвинуть лезвие и использовать его новую режущую часть.
Предлагаемая линейка продуктов:
FK11 – стандартный, для волокон с диаметром покрытия ≤ 250 мкм.
FK11-2 – аналогичен FK11, но с более мягким, левосторонним зажимом для крепления буферного волокна.

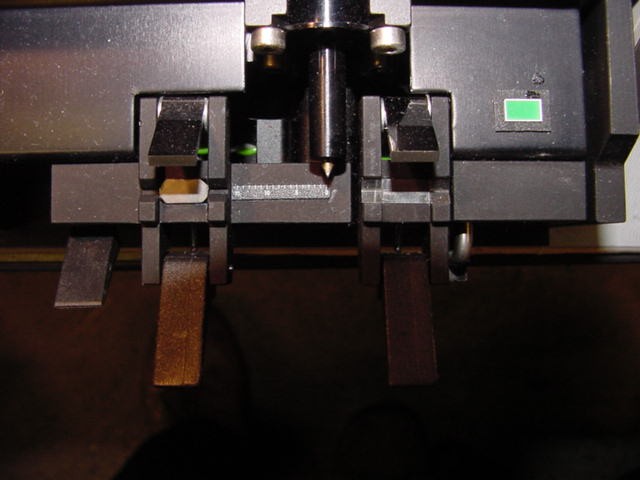

FK11-4 – аналогичен FK11, но для волокон с диаметром покрытия ≤900 мкм. Расстояние от зажима до точки скола 18 мм (см. рисунок зажимного механизма).
FK11-SDF – для волокна с маленьким диаметром (50-100 мкм). Погрешность: <0.6 °.
FK11-USDF – для волокна со сверхмаленьким диаметром (20-30 мкм). Погрешность: <0.6 °.
FK11-C – для скалывания волокна с покрытием (не требует зачистки).
FK-LDF – для волокон с большим диаметром.
FK12 – для скалывания под определённым углом (до 15°).
