Квази-распределённая система определения утечки природного газа (метана)

Компания “Волоконно-оптические инновации” предлагает квази-распределённую систему  определения утечек природного газа/метана на больших расстояниях.  Принцип действия системы основан на использовании современного перестраиваемого лазера и новейших волоконно-оптических технологий. Подобная конструкция позволяет осуществлять мониторинг в таких областях как обслуживание туннелей, ЖКХ и др. Система предоставляет значительные преимущества по сравнению с альтернативными технологиями обнаружения метана.

Принцип работы:

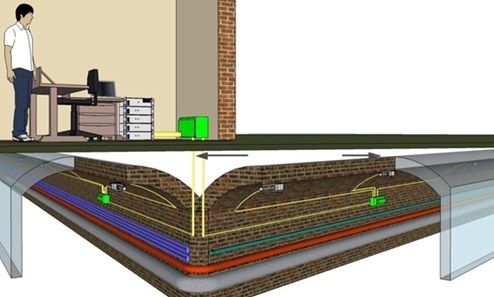

Лазерный свет от центрального блока управления доставляется по оптоволоконной сети к каждому из измерительных датчиков, установленных на регулярных интервалах вдоль туннеля/трубы. Появляющийся в любом из датчиков метан частично поглощает свет и налагает на отраженный сигнал уникальный, зависящий от концентрации отпечаток. Все показания датчиков обновляются за считанные секунды. Анализ отраженных сигналов в дистанционно расположенном блоке управления позволяет определить концентрацию газа в каждой точке зондирования. Эта информация сохраняется, отображается на экране и может запускать различные системы безопасности и сигнализации.

Основные характеристики и преимущества:

• Осуществляет в режиме реального времени мониторинг метана в ста точках на большие расстояния (до 20 км) волоконно-оптической линии.
• Система не нуждается в электрическом питании за пределами центрального пульта управления, предоставляя полную безопасность и совместимость со всеми действующими стандартами
• Прочные сенсорные модули имеют быстрый отклик и не подвержены влиянию анаэробных условий, каталитическому заражению, других нецелевых газов и повышенной влажности
• Технология мониторинга газа является самовоспроизводимой, что обеспечивает стабильность калибровки. Всей системе требуется калибровка только на центральном контроллере.
• Автоматическая функция самоконтроля дает заблаговременное предупреждение о любых потенциальных проблемах и предоставляет протокол о необходимости диагностического обслуживания
• Система обладает высокой чувствительностью к газу, широким диапазоном измерений (от 0,05% до 100% CH₄), исключительной селективностью и отсутствием перекрестной чувствительности
• Встраиваемый формат предоставляет гибкость в использовании, облегчая замену компонентов и расширение системы
• Датчики имеют многолетний, непрерывный опыт стабильной работы в агрессивных средах, не требуя обслуживания и осуществляя постоянный мониторинг состояния на центральном контроллере
• Система непрерывного самоконтроля, стабильность калибровки и надежность датчиков обеспечивает низкую стоимость

Сравнение с традиционной каталитической системой

Примечание: ++  отлично, +  нормально, –  плохо
