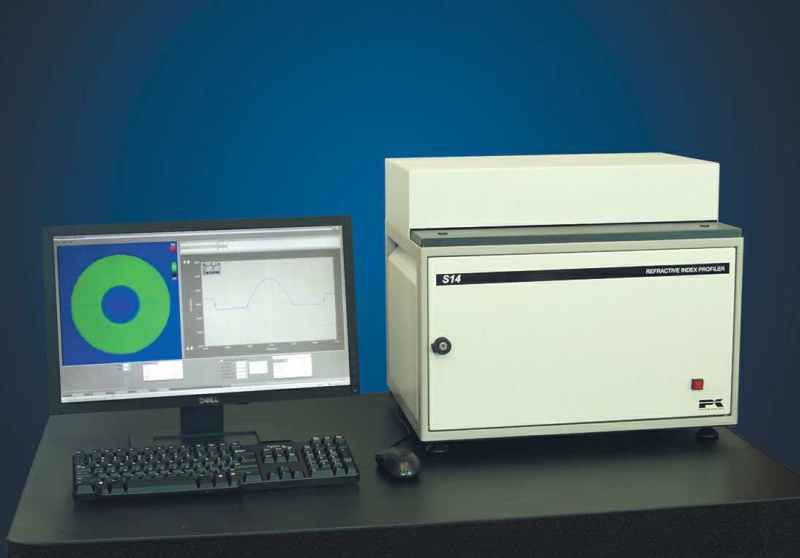

Измеритель профиля показателя преломления S14
Измеритель профиля показателя преломления (ППП) волокон S14 является бесценным инструментом для исследовательских и производственных применений, начиная от разработки новых видов волокон и заканчивая управлением технологическим процессом. S14 способен охарактеризовать широкий диапазон волокон: от обычных одномодовых до специальных волокон, таких как галстук-бабочка, панда и т.д. Его производительность, высокая эффективность и большие возможности сделали S14 стандартным прибором для измерения профиля показателя преломления.
Для начала измерений волокно зачищается с помощью специально разработанной модели ультразвукового скалываетля FK11, и вставляется в измерительную ячейку. Данная ячейка загружается в прибор, после чего с помощью программного обеспечения Windows запускается измерение. Прибор S14 использует технологию преломления ближнего поля для получения полной 2-D картины профиля ППП волокна за считанные минуты. Опираясь на полученные данные рассчитываются различные геометрические параметры, такие как диаметр, эллиптичность сердцевины и оболочки, а также неконцентричность сердцевины/оболочки. Также возможно получение трёхмерное изображение ППП волокна.
Особенности:
- Интуитивно понятный пользовательский интефейс
- Автоматическое расположение волокна
- Высокая скорость измерений
- Прослеживаемая калибровка
Технические характеристики:
| Измеряемые типы волокон |
Одномодовые, Диаметр оболочки: от 80 до 500 мкм |
| Измерения |
Разница показателей преломления, |
| Длина волны |
633 нм (He-Ne лазер) |
| Время измерений: нахождение волокна/оптимизация 1-D скан |
< 35 секунд < 1 секунды |
| Пространственное разрешение |
< 500 нм |
| Воспроизводимость: Разница показателей преломления ( ) Диаметр сердцевины Диаметр оболочкиЭллиптичность сердцевины Эллиптичность оболочки Неконцентричность сердцевины/оболочки |
Одномодовое Многомодовое
0,0002 0,0002 0,15 мкм 0,15 мкм 0,3 мкм 0,3 мкм 2,5 % 0,5 % 0,3 % 0,3 % 0,25 мкм 0,25 мкм NA 0,01 |
| Окружающая среда: Температруа эксплуатацииТемпература хранения Влажность при эксплуатации Вибрации |
От 15 до 35 °С От -30 до +50 °С От 30 до 70 % Антивибрационная платформа (AVT) рекомендуется для высокоэффективных измерений |
| Питание: Напряжение Частота |
90-132V AC или 176-264V AC 50 Гц или 60 Гц |
| Физические параметры:
Размеры (без AVT) Размеры (с AVT) Вес |
L * W * H
55 см * 39 см * 47 см 92 см * 62 см * 53 см 40 кг |
